ALEACIONES BASES PARA PROTESIS FIJA
Aleaciones no preciosas de base de Cromo - Cobalto
*Color: Blanco
*Tipo: 5
*Densidad (g/cm3): 8.5
*Alcance de colado (°C):1175–1385
*Temperatura de colado (°C): 1450–1500
*CET 25–500° C: 14.2
*Cocción de óxido ºC/min/vacÃo: 950 / 1 / vacÃo
*Dureza Vickers (HV): 340
*0.2 % tensión de prueba (MPa): 500
*Módulo de elasticidad (MPa): 198.000
Elongación (%): 9.0

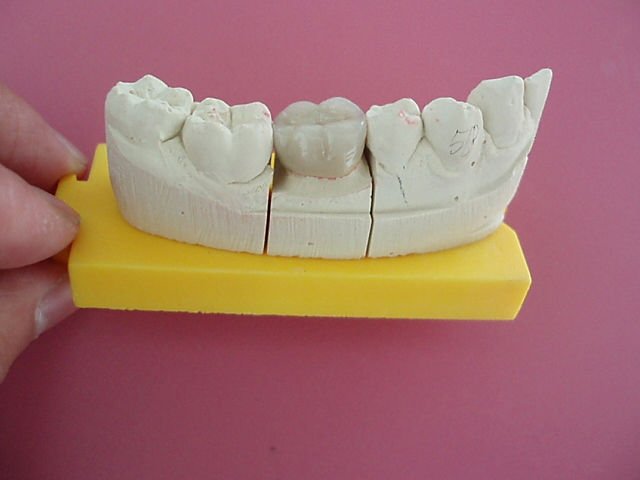

Colado CC Aleación de cobalto y cromo
SIGN 30 Aleación cerámica de cobalto y cromo
​
*Color: Blanco
*Densidad (g/cm3):7.8
*Int. De fusión (ºC):1145 - 1165
*CET 25 ºC - 500 ºC: 14.5
*CET 20 ºC - 600 ºC: 14.7
*Elongación (%):6.0
*Dureza Vickers: 375
*0.2 % Limite elasticidad (MPa): 520
4all
Color: blanco
*Densidad (g/cm3):8.4
*Intervalo de fusión (°C): 1260 – 1350
*Temperatura de colado (°C): 1405 – 1465
*CET 25 – 500 °C: 13.8
*CET 20 – 600 °C: 14.1
*Elongación (%) 12.0
*Dureza Vickers 235
0.2% prueba de estress (MPa) 375
Aleaciones no preciosas de base de cromo - nÃquel
​*Color: blanco
*Tipo: 5
*Densidad (g/cm3): 8,2
*Intervalo de fusión (°C): 1230 - 1325
*Temperatura de colado (°C): 1390 - 1445
*Cocción de oxidación ° C / min. / vacÃo: 980 / 1 / con vacÃo
*C.E.T. 25 – 500° C: 14,0
*Dureza en la escala de Vickers: 340
*0.2 % prueba de estrés (MPa): 630
*Módulo de elasticidad (MPa/Nmm2): 196.000
*Elongación (%): 12,0​
Colado NC
